Yangzhou Aiweite Electromechanical Co., Ltd. construiește seturi de generatoare diesel de tip deschis de la 10 kVA la 2500 kVA pe un singur cadru de bază integrat, combinând motsauul, alternatorul, radiatorul și controlerul într-o platformă fixă de instalare. Ca o China Producător de grupuri electrogene diesel de tip deschis , furnizăm aceste unități pentru încăperile generatoarelor din fabrică, site-uri industriale și miniere, proiecte de teren îndepărtate și centrale electrice unde ventilația este disponibilă și limitele de zgomot sunt moderate.
Ce include un generator diesel de tip deschis

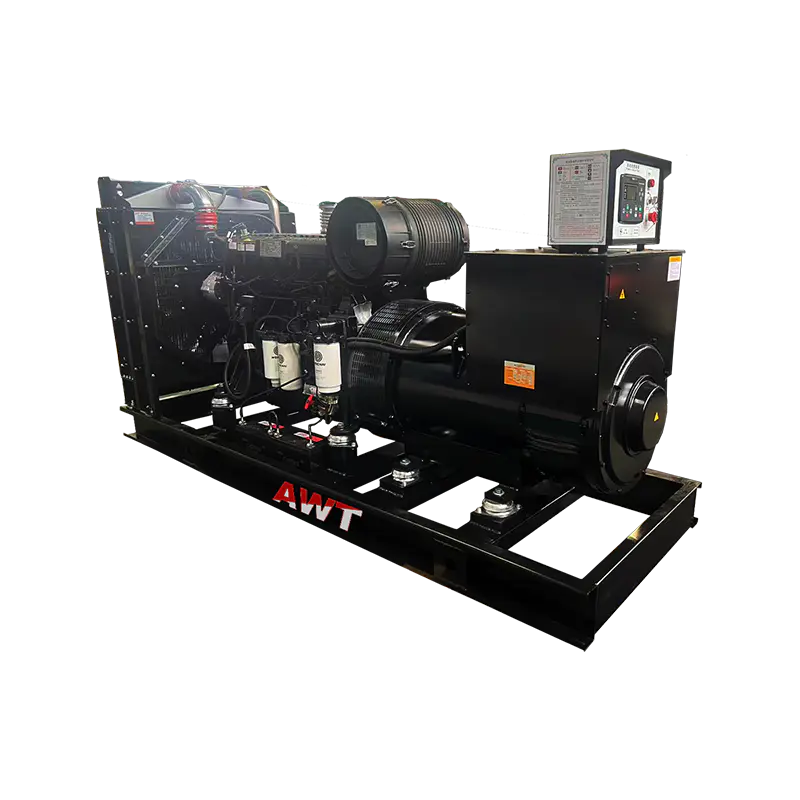

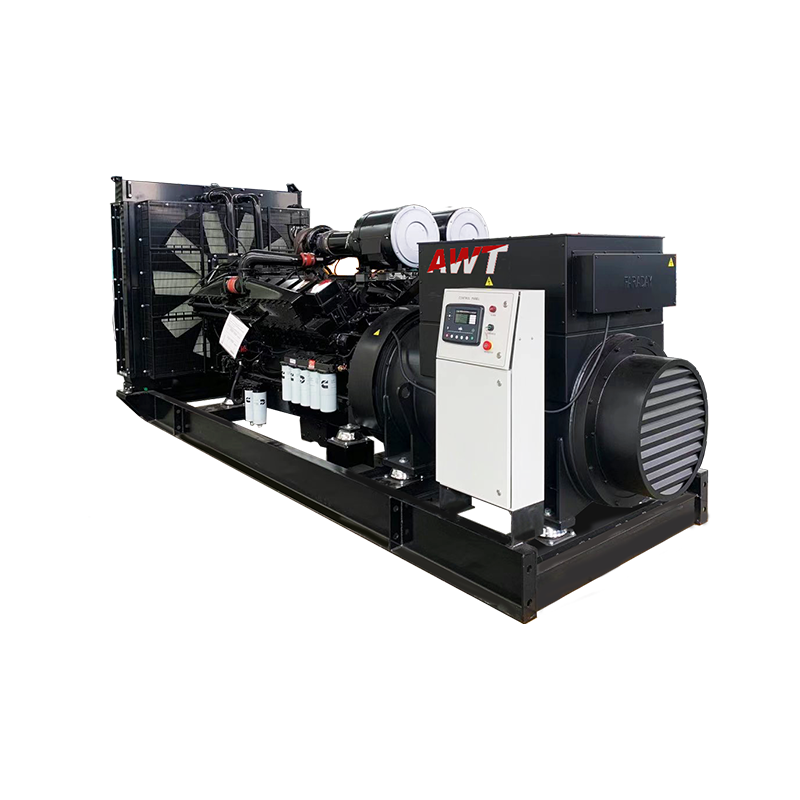

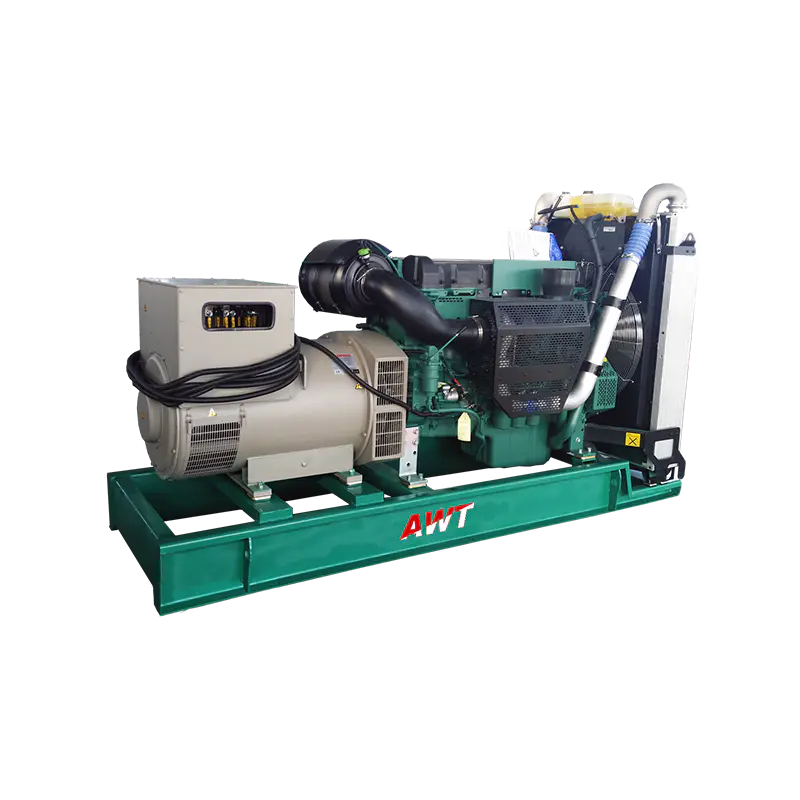

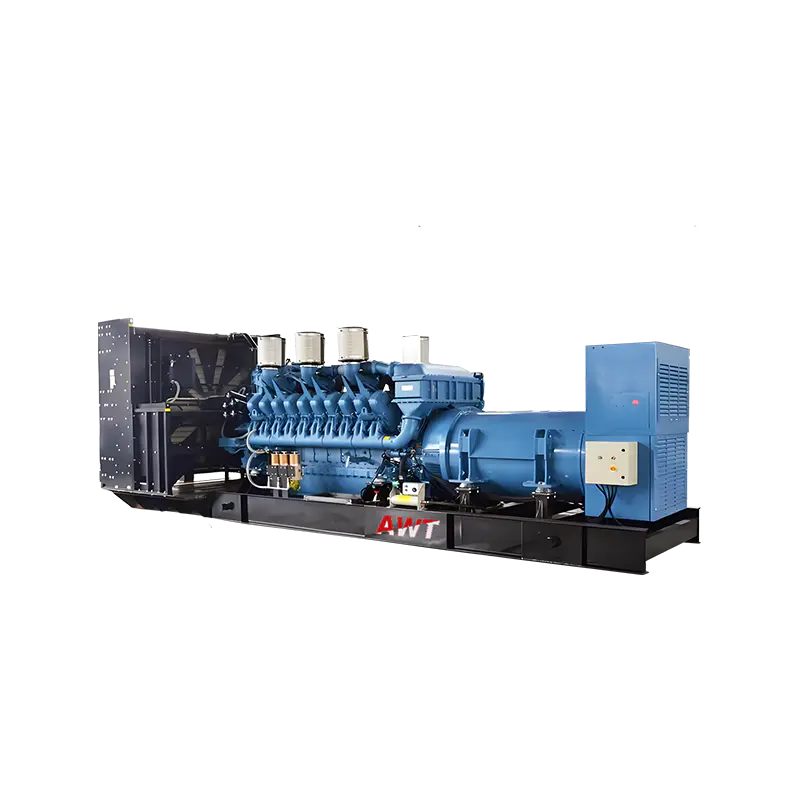

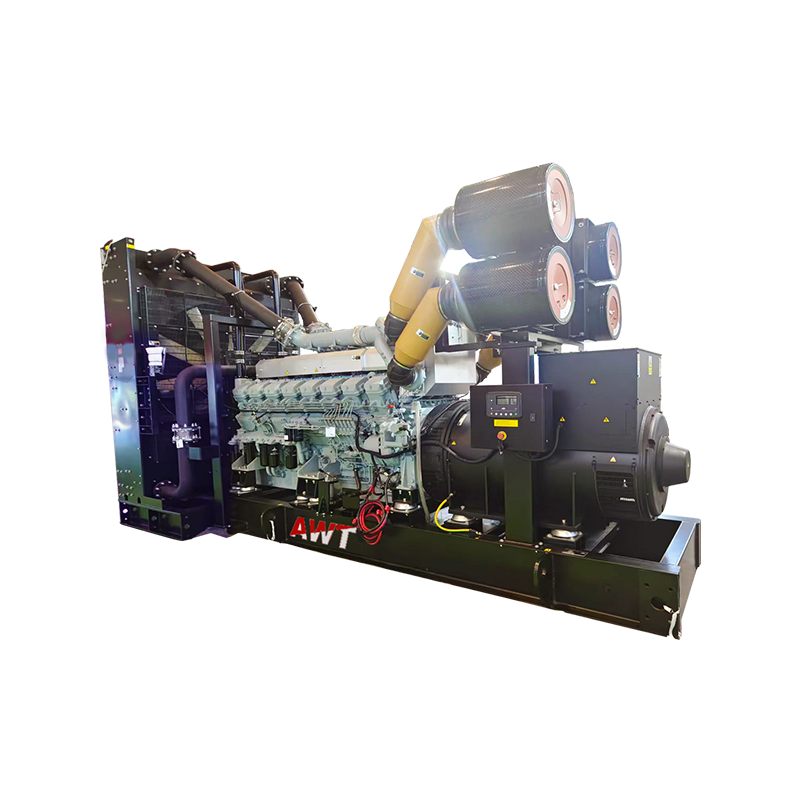

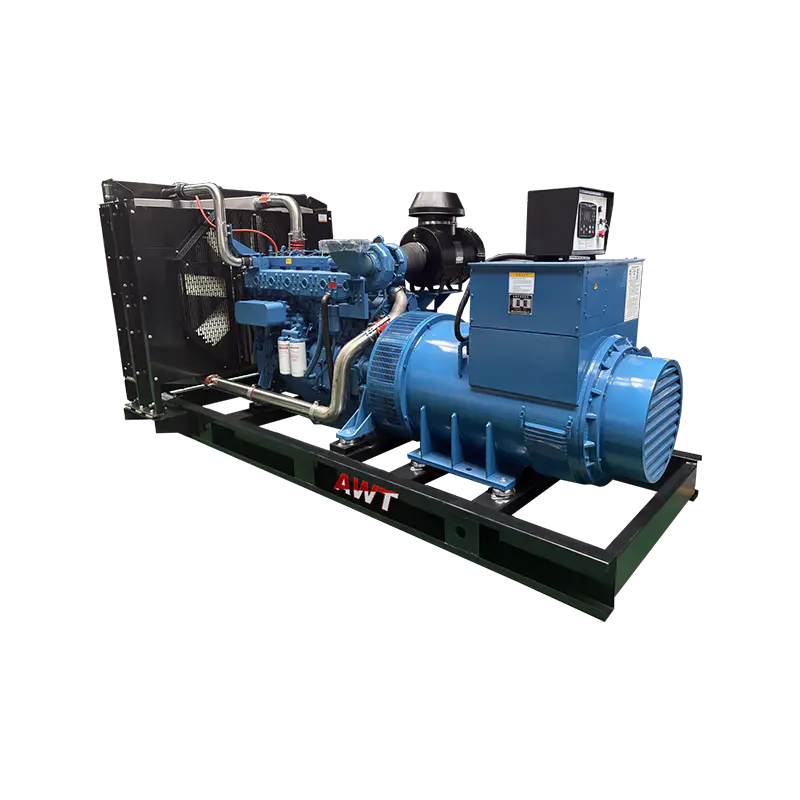

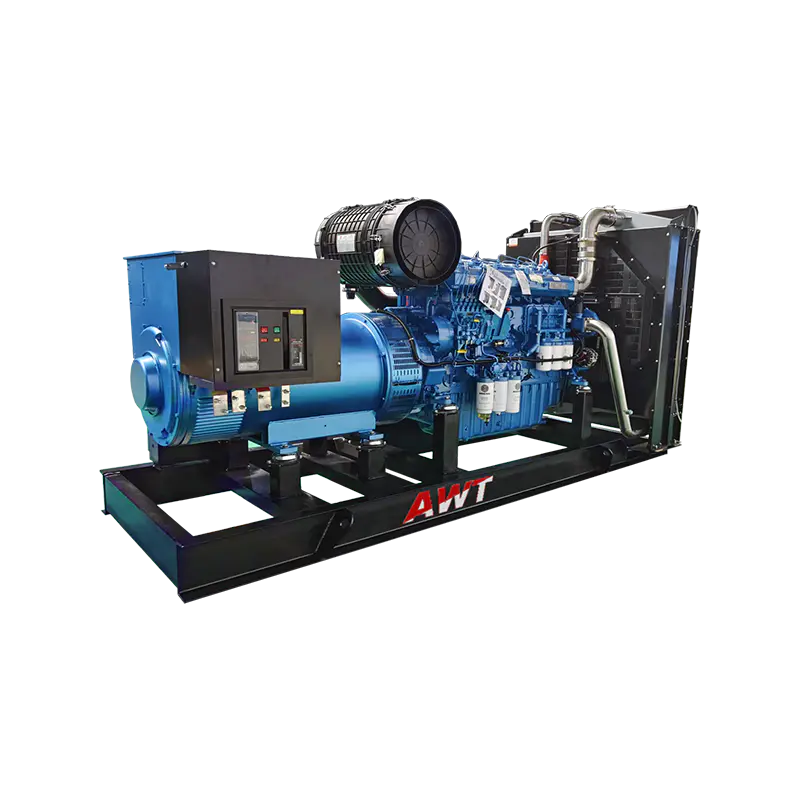

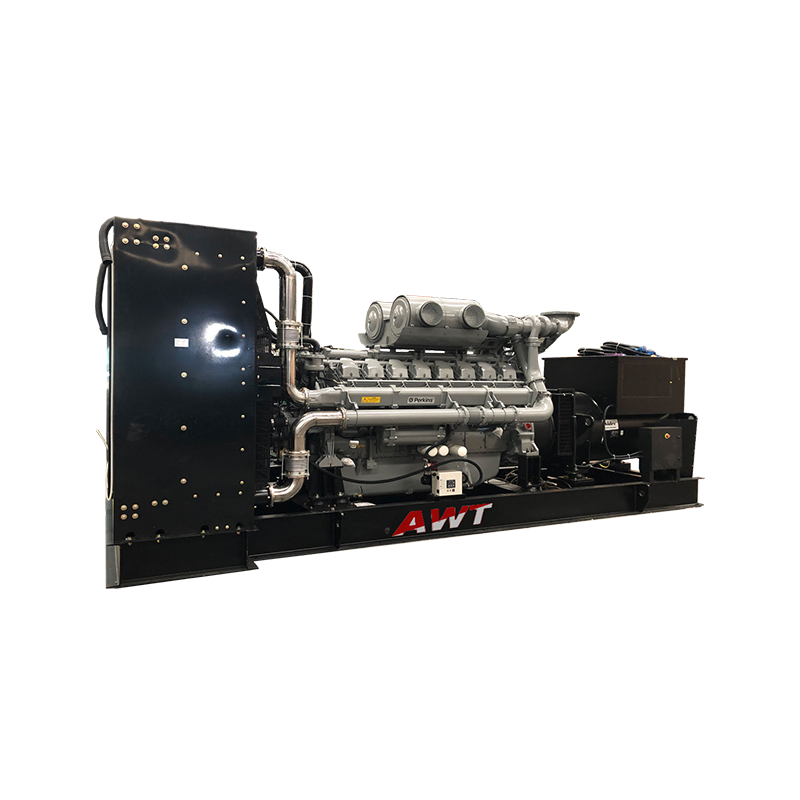

Un set de tip deschis este configurația standard a grupului electrogen fără copertă silențioasă sau carcasă exterioară. Motorul, alternatorul, radiatorul, controlerul și cadrul de bază rămân complet expuse, ceea ce menține căile termice scurte și oferă personalului de întreținere acces direct la fiecare punct de service. Structura se potrivește cu instalații fixe în interior sau poziții exterioare bine ventilate, protejate de un adăpost de vreme separat.
Deoarece nu există nicio incintă care să limiteze aspectul, cadrul deschis rezervă spațiu pentru rezervoare de combustibil mai mari, dulapuri de control paralele și module de monitorizare la distanță. Această expansibilitate este motivul pentru care unitățile de tip deschis sunt de obicei selectate pentru centrale electrice cu mai multe unități și pentru proiecte care pot adăuga capacitate în fazele ulterioare.
Gama de putere și opțiuni de motor
Gama noastră de tip deschis acoperă 10 kVA până la 2500 kVA. În acest interval, asamblam seturi în jurul motoarelor Cummins, Perkins, Weichai, Yuchai, Baudouin, MTU, Volvo, SDEC și Mitsubishi, potrivite cu alternatoare și controlere selectate pentru tensiunea, frecvența și profilul de sarcină necesar.
| Banda de putere | Aplicație tipică de tip deschis | Focus de configurare |
| 10 – 100 kVA | Ateliere, uzine mici, standby pentru clădiri comerciale | Cadru de bază compact, panou de pornire manuală sau automată |
| 100 – 400 kVA | Parcuri industriale, dotări municipale, fabrici de procesare | Integrare AMF/ATS, opțiuni de rezervor de combustibil mai mari |
| 400 – 1000 kVA | Mine, uzine chimice, șantiere îndepărtate | Cadru de bază rezistent, pregătire pentru monitorizare de la distanță |
| 1000 – 2500 kVA | Centrale electrice, funcționare în paralel cu mai multe unități | Control paralel, partajarea sarcinii, sincronizarea panourilor |
Selectarea motorului se potrivește cu profilul de serviciu. Serviciul de așteptare, puterea primară și funcționarea continuă impun cerințe diferite privind capacitatea de răcire, aspectul sistemului de combustibil și răspunsul regulatorului, așa că confirmăm punctul de lucru înainte de a repara modelul motorului.
Acolo unde seturile de tip deschis se potrivesc cel mai bine
- Camere fixe interioare ale generatoarelor: fabrici, parcuri industriale și dotări municipale cu măsuri de ventilație la fața locului și de reducere a zgomotului.
- Situri industriale și miniere: mine, fabrici chimice și ateliere de procesare în care restricțiile de zgomot sunt slabe și fluxul de aer este bun.
- Proiecte de teren la distanță: șantiere, autostrăzi și inginerie feroviară unde accesul la întreținere contează mai mult decât aspectul.
- Centrale electrice: instalații mari care utilizează mai multe unități în paralel, unde cadrele deschise simplifică inspecția și extinderea capacității.
- Proiecte de personalizare: spațiul interior rezervat acceptă îmbunătățiri rezistente la explozie, anticorozive și rezervoare mari de combustibil.
Unitățile de tip deschis nu sunt destinate locațiilor sensibile la zgomot, cum ar fi comunitățile rezidențiale, școlile sau spitalele și necesită un adăpost separat dacă sunt instalate în aer liber. Acolo unde se aplică aceste condiții, noastre Grupuri electrogene diesel de tip silentios or Grupuri electrogene diesel tip container asigurați incinta adecvată.
Specificații care modelează configurația
Seturile de tip deschis sunt specificate în jurul punctului de lucru electric și termic, mai degrabă decât în jurul dimensiunilor carcasei. Următorii parametri determină construcția finală:
- Putere nominală și sarcină: standby, primar sau continuu în kVA și kW la temperatura ambiantă a șantierului.
- Tensiune si frecventa: 380–415 V / 50 Hz, 440–480 V / 60 Hz sau alte combinații necesare, cu opțiuni de reconectare a alternatorului.
- Răcire: Răcire montată pe radiator, adaptată condițiilor ambientale, cu aranjamente ale radiatoarelor la distanță acolo unde aspectul camerei o cere.
- Control si protectie: panouri de control manual, auto start, AMF sau paralel cu setul de protectie cerut de instalatie.
- Autonomia combustibilului: rezervor de bază sau rezervor de zi separat dimensionat pentru orele de funcționare necesare între reumpleri.
- Evacuare și ventilație: rutarea evacuarii, selectarea amortizorului de zgomot și dimensionarea admisiei/evacuării aerului din încăpere, coordonate cu serviciile de clădire.
Seturile sunt asamblate conform standardelor industriale ISO 8528. Acolo unde un proiect necesită o anumită marcă de motor, construim în jurul platformei corespunzătoare, inclusiv Grupuri electrogene diesel Cummins și grupuri electrogene diesel alimentate Perkins.
Controale, automatizare și operare în paralel
Panourile de control sunt configurate în jurul interfeței de linie necesară. Un panou de pornire automată de bază acoperă pornirea și oprirea defecțiunii rețelei; un panou AMF adaugă comutare automată de transfer; un panou paralel adaugă sincronizare, partajare a sarcinii și pornire/oprire dependentă de sarcină pentru stațiile cu mai multe unități.
Modulele de monitorizare de la distanță pot fi adăugate la cadrul deschis fără modificarea carcasei, ceea ce permite integrarea ulterioară cu sistemele de management al clădirii sau SCADA. Confirmăm protocolul de comunicare, setarea alarmei și punctele de măsurare înainte de construirea panoului.
Instalare, punere în funcțiune și recepție
Seturile de tip deschis sunt livrate pe un cadru de bază integrat cu suporturi anti-vibrații. Instalarea necesită o fundație plană, ventilație adecvată a încăperii, direcționarea evacuarii în atmosferă și intrarea corectă a cablurilor în panoul de control. Oferim desene dimensionale și informații despre terminale, astfel încât echipa de șantier să poată pregăti în avans fundațiile și traseele cablurilor.
Punerea în funcțiune acoperă testarea fără sarcină și la sarcină, verificarea setării protecției, verificări ale reglatorului și ale tensiunii și, acolo unde este cazul, testele de partajare a sarcinii în paralel. Documentația de acceptare urmează programul de testare convenit, iar manualele de operare și întreținere sunt furnizate împreună cu unitatea.
Controlul calității prin producție
Aiweite a fabricat și instalat grupuri electrogene de la 1 kVA la 2500 kVA din 2008. Echipamente avansate de producție și un management strict al calității sunt aplicate pe tot parcursul producției, astfel încât fiecare set să îndeplinească standardele internaționale aplicabile. Componentele motorului, alternatorului și controlerului sunt verificate față de configurația confirmată înainte de asamblare și fiecare set finalizat este rulat înainte de expediere.
Întreținere și service
Structura deschisă este principalul avantaj de funcționare: filtrele, curelele, furtunurile, senzorii și conexiunile electrice sunt accesibile fără a îndepărta panourile. Verificările zilnice, schimbarea uleiului și a filtrelor, inspecția lichidului de răcire și întreținerea bateriei urmează programul producătorului motorului, iar aspectul expus scurtează timpul de găsire a defecțiunilor.
Suportul pieselor de schimb urmează platformele de motor și alternator utilizate în construcție. Păstrăm evidența de configurare pentru fiecare set, astfel încât piesele de schimb să poată fi identificate din numărul de serie.
Informații pe care le folosim pentru a vă configura soluția
Pentru a pregăti o configurație și o ofertă, lucrăm din datele proiectului de mai jos. Elementele lipsă sunt confirmate în timpul examinării tehnice, mai degrabă decât presupuse.
- Puterea nominală necesară, clasa de funcționare și temperatura ambiantă a locului
- Tensiune, frecvență, fază și dacă alternatorul trebuie reconectat
- Marca de motor preferată, dacă este specificată, și orice cerință privind emisiile
- Mod de control: manual, pornire automată, AMF, monitorizare paralelă sau de la distanță
- Ținta de autonomie a combustibilului și aranjarea rezervorului
- Mediu de instalare, ventilație și constrângeri de evacuare
- Altitudinea amplasamentului, condițiile seismice sau de coroziune care afectează materialele
- Cerințe de documentare, testare și acceptare
Întrebări frecvente
Un set de tip deschis poate fi instalat în aer liber?
Nu direct. Componentele expuse nu au protecție împotriva prafului, ploaiei sau soarelui, așa că o instalație exterioară necesită un adăpost de vreme separat sau un comutator la un container sau o unitate de tip silentios.
Ce interval de putere construiți în configurația de tip deschis?
Construim seturi de tip deschis de la 10 kVA la 2500 kVA, cu platforme de motoare inclusiv Cummins, Perkins, Weichai, Yuchai, Baudouin, MTU, Volvo, SDEC și Mitsubishi.
Setul poate fi actualizat mai târziu pentru funcționare în paralel?
Da. Cadrul deschis rezervă spațiu pentru dulapuri de control paralele și echipamente de sincronizare, astfel încât o instalație cu o singură unitate poate fi extinsă la o stație cu mai multe unități într-o fază ulterioară.
Cum se gestionează zgomotul dacă site-ul are limite?
Seturile de tip deschis nu au izolare fonică. Acolo unde se aplică limite de zgomot, furnizăm seturi de tip silențios sau tip container, sau site-ul asigură tratament acustic pentru camera generatorului.
Ce documentație este furnizată cu unitatea?
Fiecare set este livrat cu manuale de operare și întreținere, o fișă de configurare și documentația de testare convenită pentru proiect.
